Eingangssignaladapter XLR-Buchse auf mini-TAMIYA (Eingang Lichtcontroller)

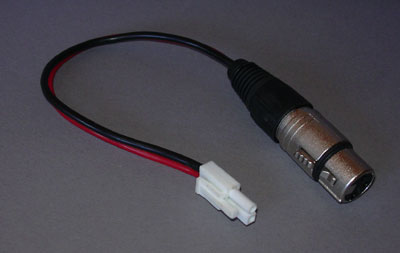

| Eingangssignaladapter XLR auf mini-TAMIYA |
|
elektrische Beschaltung:
- Pluspol von mini-TAMIYA-Buchse (Pin quadratisch) mit Pin 2 von XLR-Buchse (Signal von Auslöser) verbinden.
- Minuspol von mini-TAMIYA-Buchse (Pin rund) mit Pin 1 (Masse) von XLR-Buchse verbinden.

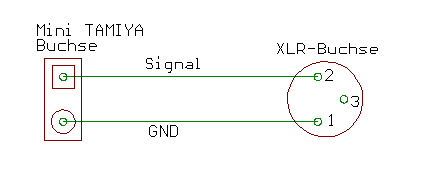

Schaltplan Eingangssignaladapter XLR auf mini-TAMIYA
