Adapterkabel Sensorstecker M12 4-Pol.

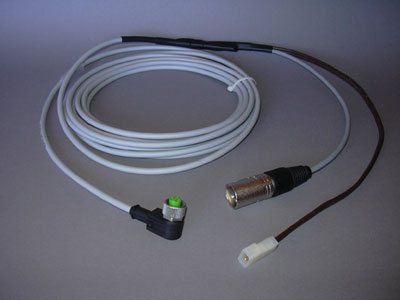

Sensoradapterkabel mit M12 4-pol. Steckverbindung M12 4-pol. Steckverbinder für Sensor mit 3m Kabel. Stromversorgung über AMP-Stecker (12V) Signalausgang XLR-Stecker
Detailansicht M12 Steckverbinder für Sensor

Verwendungszweck

Adapterkabel für Sensoren mit 4-poligem M12 Stecker zum Anschluss an Lichtschrankensteuerung.
Oder in anderen Worten ausgedrückt:
Stromversorgung von Sensoren mit 4-poligen M12 Steckern über 12V Akkupacks mit AMP-Buchse und gleichzeitiger Anschlussmöglichkeit einer Lichtschrankensteuerung über XLR-Steckverbinder.

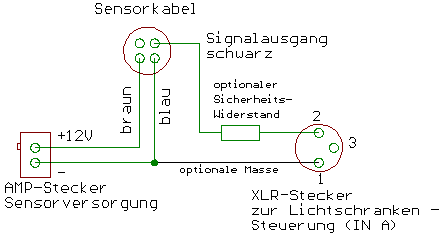

elektrische Beschaltung:

allgemeine Anschlussbelegung des Sensorkabels:

Hinweis: Die Farbcodierung der einzelnen Adern eines fertig vorkonfektionierten (käuflichen) Sensorkabels ist genormt.

Braun: Versorgungsspannung +12V (üblich 10-30V)
Blau: Versorgungsspannung - (Masse)
Schwarz: Signalausgang
Weiss: Sonderfunktionen (Wird oft für Selbsttest, Invertiertes Ausgangssignal oder als Programmiereingang verwendet. Die Belegung ist nicht einheitlich und wird daher auch nicht angeschlossen)

Anschluss Sensorstromversorgung:

Pluspol von AMP-Stecker (Markierung an Stecker) mit brauner Ader von Sensorkabel verbinden.
Minuspol von AMP-Stecker mit blauer Ader von Sensorkabel verbinden.

Anschluss Signalausgang von Sensor:

An schwarze Ader von Sensorkabel zur Sicherheit einen Serienwiderstand von ca.2,2kOhm (Leistung von 1/4 Watt ist ausreichend) anlöten.
Der Serienwiderstand wird nicht zwingend benötigt, schützt jedoch den Kameraeingang vor versehentlichem direktem Anschließen (ohne Lichtschrankensteuerung bzw. ohne Signalkonvertierung).
Das noch offene Ende des Schutzwiderstandes an Pin 2 des XLR-Steckers anschließen.
Hinweis: Die Signalmasse wird normalerweise durch die gemeinsame Versorgungsspannung der Lichtschrankensteuerung und Sensorversorgung oder durch den Schaltadapter (Bauteil Nr. XXX) hergestellt. Ist dies nicht der Fall, so muss die noch fehlende Signal-Masseverbindung mit einer zusätzlichen Leitung zwischen PIN 1 von XLR-Stecker und blauer Ader (Masse) von Sensorleitung hergestellt werden. Diese zusätzliche Verbindung macht den Adapter Nr XXX jedoch funktionsunfähig da der Schaltausgang durch die zusätzliche Masseverbindung gebrückt ist. D.h. der Sensor lässt sich durch den Adapter nicht mehr ausschalten.
