Schaltbeispiel einer sehr einfachen Lichtschrankensteuerung zur Adaption von Sensoren mit PNP-Ausgang an einen Kamerafernauslöseanschluss

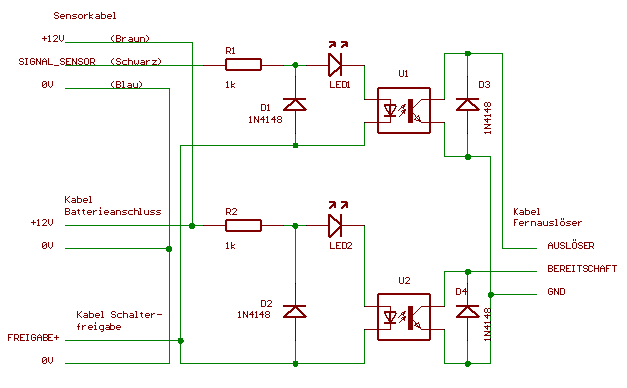

Schaltplan zur PNP - Sensoradaption an einen Kamerafernauslöseanschluss

Beschreibung des Schaltplans

Die Schaltung verfügt über 4 Anschlüsse:
  1. Sensoranschluss (Braun -> +12V, Blau -> 0V, Schwarz -> Signal)
  2. Stromversorgungsanschluss (+12V und 0V) für die eigene Schaltung (LEDs und Optokoppler) und den angeschlossenen Sensor.
  3. Anschluss für Kamerafreigabe
  4. Fernauslöseanschluss zur Kamera (Optokopplerausgänge: Bereitschaft, Auslösen)
Sensoranschluss / Sensorsignal Die Schaltung ist für Sensoren mit PNP - Ausgang (Bei Signal: positive Spannung am Ausgang des Sensors) ausgelegt, welcher ein Signal bei detektiertem Objekt liefert.

Stromversorgungsanschluss Es wurde eine Versorgungsspannung von 12V gewählt, da die meisten Sensoren für den industriellen Einsatz einen Betriebsspannungsbereich von 10-30V aufweisen.

Freigabe Über den Eingang Kamerafreigabe (Kathode der Optokopplersendediode auf 0V) wird dauerhaft über den 2. Optokoppler U2 das Signal Bereitschaft an der Kamera aktiviert. Hierbei wird bei vielen Kamerasystemen eine erhebliche Verkürzung der Auslöseverzögerung erreicht. Es ist zu beachten, dass in dieser Betriebsart die Kamera keine weitere Belichtungsmessung durchführt und der Strombedarf möglicherweise deutlich höher als bei nicht aktivem Bereit-Signal ist.

Wichtiges zum Fernauslöseanschluss Es besteht keine Verbindung zwischen dem Versorgungspotential der Lichtschrankensteuerung und dem Ausgang bzw. Eingang des Fernauslöseanschlusses.Die Signalmasse vom Eingang der Lichschrankensteuerung hat folglich auch keine Verbindung zur Ausgangssignalmasse.
Beim Aufbau muss darauf geachtet werden, daß die Sensorpotentiale auf keinen Fall eine Verbindung zum Fernauslöseanschluss aufweisen.
