Reihenschaltungsadapter für zwei 6V Akkus mit Tamiya Stecker auf 12V AMP Buchse

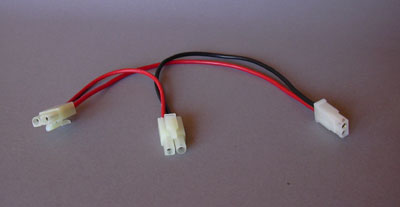

Adapterkabel 2x6V (Tamiya) auf 12V (AMP) Adapterkabel 2x6V (Tamiya) auf 12V (AMP)

elektrische Beschaltung:

Der Adapter besteht aus 3 Leitungen und 3 Steckern:
  1. TAMIYA-Buchse 1: 1. Anschluss 6V Akku mit TAMIYA-Stecker
  2. TAMIYA-Buchse 2: 2. Anschluss 6V Akku mit TAMIYA-Stecker
  3. AMP-Buchse: 12V Anschluss (entspricht 12V Akku mit AMP Buchse).
  1. Leitung: Der Pluspol von der TAMIYA-Buchse des 1. Akkus (A, Pin quadratisch) wird direkt mit dem Minuspol von der TAYMA-Buchse des 2. Akkus (B, Pin rund) verbunden.
  2. Leitung (schwarz): Der Minuspol von der TAMIYA-Buchse des 1. Akkus (A, Pin rund) wird direkt mit dem Minuspol der AMP-Buchse (C) verbunden.
  3. Leitung (rot): Der Pluspol von der TAMIYA-Buchse des 2. Akkus (B, Pin quadratisch) wird direkt mit dem Pluspol der AMP-Buchse (C, Pin markiert) verbunden.

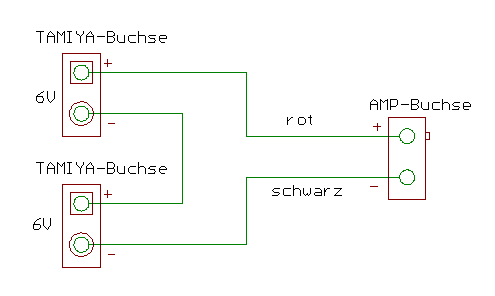

Schaltplan Adapterkabel 2x6V (Tamiya) auf 12V (AMP)
Schaltplan Adapterkabel 2x6V (Tamiya) auf 12V (AMP)
