Passiver XLR-Steckeradapter zur Ausgangssignalverteilung der Lichtschrankensteuerung auf mehrere Eingänge
|
|
| |
|

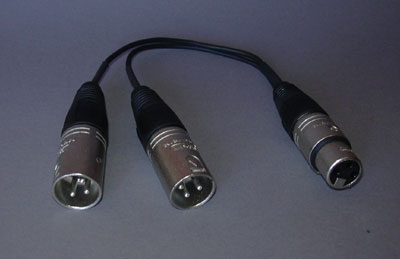

Adapterkabel XLR-Buchse auf 2 XLR-Stecker
|
|
|
Einsatzmöglichkeit
Ansteuerung meherer Lichtcontroller über eine einzige gemeinsame Steuerleitung,
die von Lichtcontroller zu Lichtcontroller weitergeführt wird. Durch die dezentrale
Signalverteilung (Gegenteil von Sternverschaltung: zentrale Zusammenführung
aller Signalleitungen) kann je nach Aufbau die benötigte Gesamtlänge der einzelen
Signalleitungen erheblich reduziert werden.
Anschlussregeln bei der direkten Parallelschaltung von Eingängen
- Alle angeschlossenen Eingänge müssen einheitlich nur NPN oder PNP
Eingangslogik besitzen (Bei Verwendung des Fernauslösereingangs der Miniatur-Lichtschrankensteuerung ohne
Signalkonvertierung ist nur der Anschluss von NPN-Eingängen möglich.).
- NPN-Eingänge sollten die gleiche Pull-Up-Spannung (z.B. 5V) besitzen.
- Alle angeschlossenen Teilnehmer (z.B. Lichtcontroller) müssen
mit Strom versorgt bzw. eingeschaltet sein.
- Eingänge mit unterschiedlicher Logik (invertiert/nichtinvertiert)
können nicht angepasst werden, da keine Signalinvertierung des einzelnen
Eingangs möglich ist.
|
Anschlussbelegung passiver XLR-Steckeradapter zur Ausgangssignalverteilung
Alle Pins mit der gleichen Bezeichnung sind miteinander verbunden.
- Kabel von XLR-Stecker 1 auf XLR-Buchse 3
- Pin 1 von XLR-Stecker 1 mit Pin 1 von XLR-Buchse 3 verbinden (Masse/Schirm)
- Pin 2 von XLR-Stecker 1 mit Pin 2 von XLR-Buchse 3 verbinden (auslösen / Aderfarbe rot)
- Pin 3 von XLR-Stecker 1 mit Pin 3 von XLR-Buchse 3 verbinden (bereit / Aderfarbe weiss)
- 2. Kabel von XLR-Stecker 2 auf XLR-Buchse 3
- Pin 1 von XLR-Stecker 2 mit Pin 1 von XLR-Buchse 3 verbinden (Masse/Schirm)
- Pin 2 von XLR-Stecker 2 mit Pin 2 von XLR-Buchse 3 verbinden (auslösen / Aderfarbe rot)
- Pin 3 von XLR-Stecker 2 mit Pin 3 von XLR-Buchse 3 verbinden (bereit / Aderfarbe weiss)

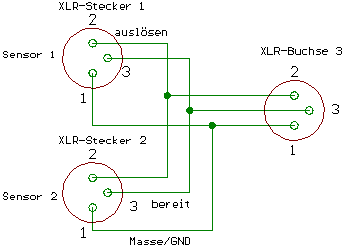

Schaltplan XLR-Buchse auf 2 x XLR-Stecker
|
